CAD公差標注樣式

CAD公差標注有幾種方法?我們這里講講中望CAD的三個公差代號的標注技巧，一是標注公差代號， 二是標注極限偏差，三是同時標注公差帶代號和極限偏差。

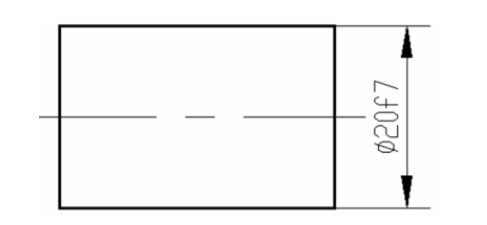

標注公差帶代號

方法一：

使用輸入尺寸文本標注

在執行線性尺寸標注命令后，從尺寸標注提示中選擇文字（T）輸入尺寸文本而替代測量值。（即%%C20f7）→回車，用光標確定尺寸位置。

方法二：

利用“編輯標注”按鈕編輯尺寸

在執行線性尺寸標注命令后，調出“編輯標注” 命令，從標注編輯類型中選擇新建（N），彈出“多行文字編輯器”對話框，在<>符號前輸入%%C，符號后輸入f7，單擊［確定］，選擇已標注的線性尺寸→回車。

方法三：

利用“特性”對話框編輯尺寸

在執行線性尺寸標注命令后，雙擊已標注的線性尺寸，彈出“特性”對話框，在［文字替代］輸入%%C20f7后，關閉“特性”對話框。

方法四：

利用“替代當前樣式”標注

調出“標注樣式管理器”對話框，選擇“替代當前樣式”，在“主單位選項卡”對話框中［前綴］輸入%%C；［后綴］輸入f7 。執行線性標注命令標注尺寸。

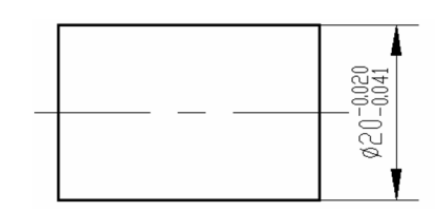

標注極限偏差

方法一：

使用輸入尺寸文本標注

在執行線性尺寸標注命令后，從尺寸標注提示中選擇多行文字（M），彈出“多行文字編輯器”對話框，在<>符號前輸入%%C，符號后輸入－0.020＾－0.041并且選取進行堆疊，單擊［確定］，用光標確定尺寸位置。

方法二：

利用“編輯標注”按鈕編輯尺

在執行線性尺寸標注命令后，調出“編輯標注”命令，從標注編輯類型中選擇新建（N），彈出 “多行文字編輯器”對話框，在<>符號前輸入%%C，符號后輸入－0.020＾－0.041并且選取進行堆疊，單擊［確定］，選擇已標注的線性尺寸→回車。

方法三：

利用“特性”對話框編輯尺寸

在執行線性尺寸標注命令后，雙擊已標注的線性尺寸，彈出“特性”對話框，在［標注前綴］輸入%%C；［顯示公差］選擇極限偏差；［公差等級］選擇0.000；［水平放置公差］選擇下；［公差下偏差］輸入0.041；［公差上偏差］輸入－0.020；［公差消去后續零］選擇否；［公差文字高度］輸入0.7。關閉“特性”對話框。

方法四：

利用“替代當前樣式”標注。調出“標注樣式管理器”對話框，選擇“替代當前樣式”，在“主單位選項卡”對話框中［前綴］輸入%%C；在“公差選項卡”對話框中［方式］選擇極限偏差；［精度］選擇0.000；［上偏差］輸入－0.020；［下偏差］輸入0.041；［高度比例］輸入0.7；［垂直位置］選擇下；［后續］選取。執行線性標注命令標注尺寸。

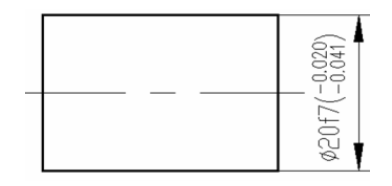

同時標注公差帶代號和極限偏差

方法一：

使用輸入尺寸文本標注。

在執行線性尺寸標注命令后，從尺寸標注提示中選擇多行文字（M），彈出“多行文字編輯器對話框，在<>符號前輸入%%C，符號后輸入f7(－0.020＾－0.041)并且選取－0.020＾－0.041進行堆疊，單擊［確定］，用光標確定尺寸位置。

方法二：

利用“編輯標注”按鈕編輯尺寸。

在執行線性尺寸標注命令后，調出“編輯標注”命令，從標注編輯類型中選擇新建（N），彈出“多行文字編輯器”對話框，在<>符號前輸入%%C，符號后輸入f7(－0.020＾－0.041)并且選?。?.020＾－0.041進行堆疊，單擊［確定］，選擇已標注的線性尺寸→回車。
