當CAD繪制復雜的圖形的時候，通過對圖層進行隱藏、凍結以及鎖定的控制，可以有效的降低誤操作，提高繪圖效果。
一：打開與關閉圖層
在繪圖的過程中可以將暫時不用的圖層關閉，被關閉的圖層中的圖形對象將不可見，并且不能被選擇、編輯、修改以及打印。
關閉圖層的的常用方法有以下的幾種

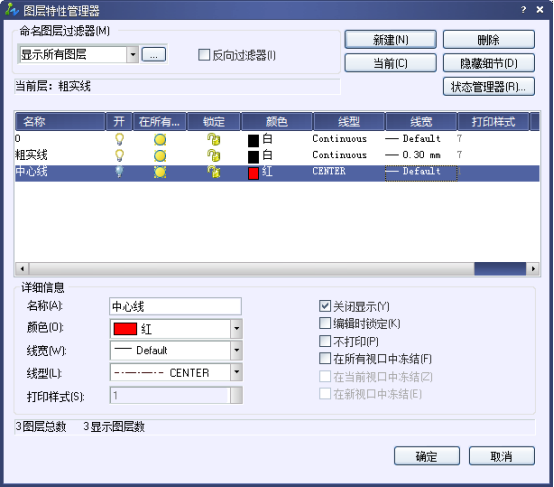

1.在【圖層特性管理器】對話框中選中要關閉的圖層，單擊【
】按鈕即可關閉該圖層，圖層被關閉后該按鈕將顯示為【
】，表明該圖層已經被關閉，參考下圖。

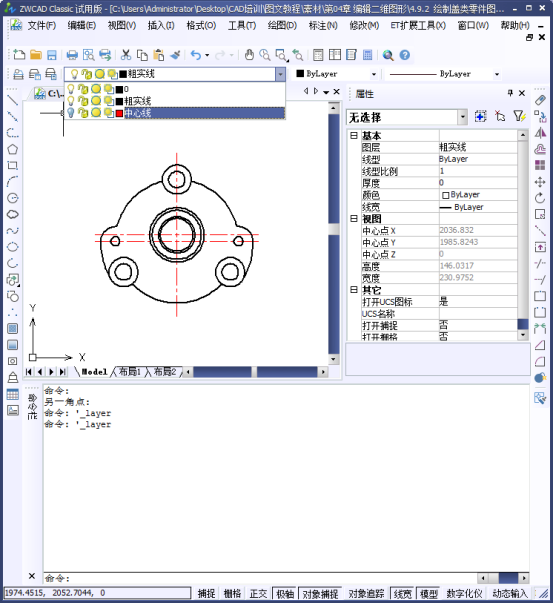

2.在【默認】選項卡中，打開【圖層】面板中的【圖層控制】下拉列表，單擊目標圖層【
】按鈕，既可以關閉圖層，參考下圖。
實例：打開與關閉圖層
1.我們打開CAD和我們之前的素材文件

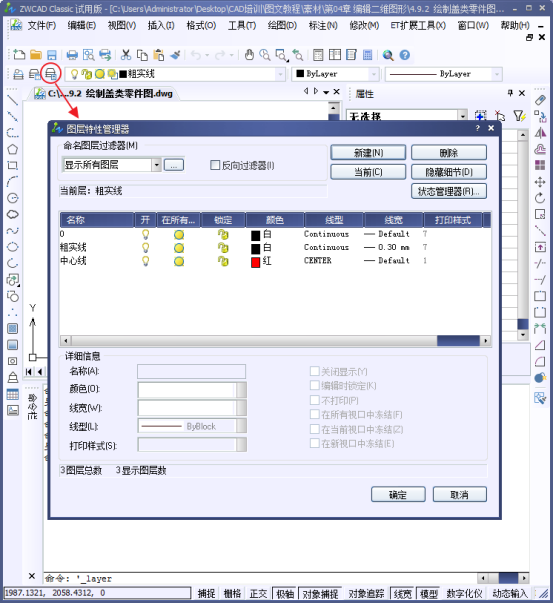

2.我們?cè)凇灸J(rèn)】選項卡中，單擊【圖層】面板中的【圖層特性】按鈕。彈出了【圖層特性管理器】對話框，

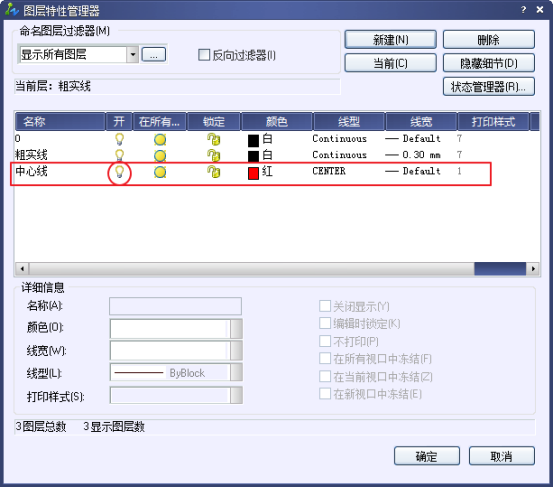

3. 然后我們找到【中心線】圖層，選中【中心線】圖層的打開/關閉按鈕，單擊該按鈕，使其變成關閉狀態，我們就可以關閉【中心線】圖層。

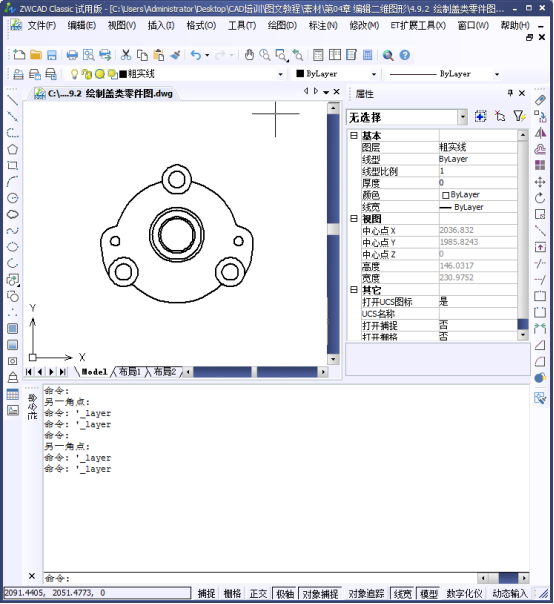

4.我們可以看到關閉后的圖層顯示。
以上。
